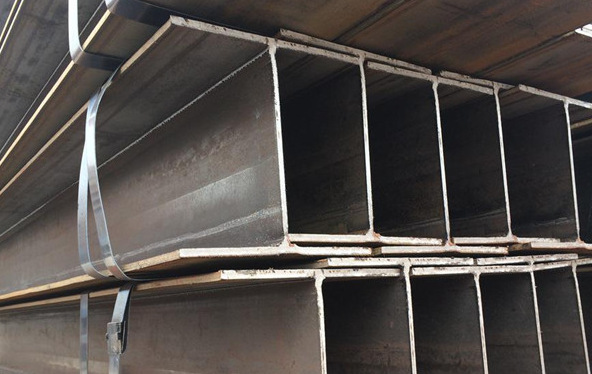

H 型钢分两类：热轧成品 H 型钢、数控下料拼焊 H 型钢，锈蚀根源是氧化铁皮、焊渣、水汽、酸碱、露天堆放、涂层破损，防锈分为：加工前除锈预防、加工过程防锈、成品防腐涂装、堆放养护、安装后维护五大环节。

一、加工前原材料防锈预处理（源头防生锈）

1. 进厂钢材除锈处理（不处理后期必掉漆返锈）

1. 抛丸除锈（工厂批量首选）标准达到 Sa2.5 级，清除轧制氧化皮、铁锈；表面形成均匀粗糙面，增强油漆附着力。适用：大批量 H 型钢腹板、翼缘板。

2. 角磨机 + 钢丝轮手工除锈（小件、局部修补）焊缝、切割坡口、边角、加劲板位置，打磨至露出金属光泽，无浮锈、氧化渣。

3. 酸洗除锈（薄板，慎用厚 H 型钢）酸洗后必须清水冲洗 + 中和，彻底烘干，残留酸液会持续返锈。




2. 原材料短期防锈保护

除锈完成 4 小时内必须上底漆；雨天潮湿环境缩短至 2 小时，防止二次浮锈。长期存放原料：表面喷涂临时防锈油 / 可剥离防锈膜。

二、切割、焊接加工过程防锈预防（加工中产生锈蚀隐患）

1. 数控火焰 / 等离子切割隐患处理切割口会产生氧化熔渣、渗碳层，不打磨会藏锈、漆膜脱落。预防：切割后全部打磨切口、坡口，清除黑色氧化皮，再进入下道工序。

2. 焊接区域防锈控制

• 焊前：焊缝两侧 20cm 打磨除锈，禁止带锈焊接；

• 焊后：清除焊渣、飞溅、焊瘤，打磨焊缝高低差，飞溅点不处理会形成锈蚀点；

• 禁止地线乱搭造成电弧擦伤，擦伤点淬硬易生锈，必须打磨补漆。

3. 加工环境防潮车间地面无积水，构件避免直接落地；底部垫方木、型钢支架，隔绝地面潮气；阴雨天气关闭门窗，减少湿气附着。

4. 半成品临时防护加工好未涂装的半成品，每天用干抹布擦拭表面水汽；潮湿天气薄喷一层临时防锈底漆。

三、成品 H 型钢防腐涂装（核心长效防锈手段）

（一）常规防腐涂层体系（建筑厂房 H 型钢通用）

1. 底层：环氧富锌底漆（防锈核心，干膜 40～80μm）

2. 中间层：环氧云铁中间漆（封闭隔离，增强厚度）

3. 面层：丙烯酸聚氨酯面漆 / 氟碳面漆（耐紫外线、雨水）总干膜厚度室内≥120μm，露天厂房≥180μm，化工腐蚀环境≥240μm。

（二）热镀锌防腐（高耐久，室外、屋面檩条、设备支架常用）

1. 流程：除锈→酸洗助镀→高温热浸锌，锌层厚度 65～100μm；

2. 加工注意：焊接、开孔必须镀锌前完成，镀锌后切割、焊接会破坏锌层，必须现场修补。

（三）涂装施工防锈要点，避免后期起皮生锈

1. 涂装环境：湿度≤85%，钢材表面温度高于露点 3℃以上；雨天、大雾、早晚结露禁止喷漆；

2. 分道施工：前一道干透再喷下一道，未干叠加容易起泡脱落；

3. 边角加厚：H 型钢翼缘棱角、切割坡口、焊缝边角油漆损耗快，多喷涂一道加厚；

4. 涂层修补：磕碰、划伤露底区域，打磨出过渡斜坡，分层补涂同配套油漆。

四、成品堆放防锈养护（工厂仓储阶段）

1. 堆放基础隔离

• 地面垫高 15cm 以上，使用混凝土墩、木方、工字钢垫条，禁止直接接触泥土、积水；

• 场地做好排水，四周挖排水沟，无积水坑。

2. 码放规范

1. 分层码放，每层垫木方对齐，避免 H 型钢局部挤压划伤漆膜；

2. 不同规格分开堆放，挂牌区分，减少频繁翻料磕碰；

3. 堆高不宜过高，防止底层构件压损涂层。

3. 覆盖防潮防护

1. 短期室内存放：通风干燥，无需覆盖；

2. 露天临时堆放：整体覆盖防雨防水篷布，四周压实，防止雨水灌入；篷布不能紧贴型钢，留通风间隙，避免凝水返锈；

3. 长期露天存放：优先搭建简易防雨棚。

4. 日常巡检养护

每周检查：篷布破损、积水、漆膜鼓包、局部浮锈；轻微浮锈：打磨干净，补刷底漆 + 面漆；漆膜起泡脱落区域彻底铲除重做涂层。

五、运输过程防锈保护

1. 构件接触位置垫橡胶皮、泡沫，防止吊装、运输摩擦刮掉油漆 / 锌层；

2. 整车覆盖防雨布，防止淋雨；

3. 吊装吊点选择平整位置，禁止钢丝绳直接摩擦翼缘边角。

六、现场安装阶段防锈养护

1. 吊装磕碰破损处：安装前统一修补，禁止带破损涂层浇筑、封闭；

2. 现场焊接节点：焊接完成冷却后，打磨焊渣除锈，分层补涂配套防腐漆；

3. 预埋、埋地 H 型钢：增加沥青漆、环氧煤沥青重防腐涂层，隔绝土壤腐蚀；

4. 与混凝土接触面：不用喷涂，涂刷水泥界面剂，避免涂层隔离粘结。

七、竣工后长期使用防锈维护（厂房 / 钢结构建筑养护）

1. 日常巡检：每年雨季前后各检查一次，重点看屋檐、室外梁柱、雨水冲刷位置；

2. 轻微锈蚀：打磨除锈，局部修补同系列油漆；

3. 大面积老化、起皮：整体打磨翻新，完整重做防腐涂层；

4. 环境管控：厂房内避免长期堆放酸碱液体、盐水，及时清理构件表面积灰、积水；屋面排水通畅，杜绝雨水长期流淌浸泡 H 型钢。

八、高频锈蚀问题快速预防总结

1. 锈点多：根源除锈不到位，抛丸 / 打磨达标再上漆；

2. 漆膜起皮脱落：表面有水、油污、氧化皮，或油漆配套不符；

3. 边角优先生锈：棱角漆膜薄，施工加厚喷涂；

4. 堆放返锈：直接落地、积水、篷布密闭不通风；

5. 焊接位置生锈：焊后未打磨，未补防腐底漆。
